En una obra hay elementos que se ven desde el primer día y otros que quedan ocultos para siempre. El encepado pertenece a este segundo grupo, pero eso no le quita importancia. Al contrario: muchas veces es una de las piezas que permite que una estructura se apoye con seguridad sobre el terreno.
Cuando el suelo no tiene suficiente resistencia en superficie, no basta con hacer una cimentación sencilla. En esos casos se recurre a pilotes o micropilotes, que llevan las cargas hasta capas más profundas y firmes. El encepado es la pieza que une esos pilotes y ayuda a repartir correctamente el peso de la construcción.
Te contamos qué es un encepado, para qué se utiliza, qué tipos existen y por qué es tan importante ejecutarlo bien desde el principio.
Qué es un encepado en construcción
Un encepado es un elemento de hormigón armado que se coloca sobre uno o varios pilotes. Su función es recibir las cargas de pilares, muros u otros elementos estructurales y transmitirlas de forma ordenada hacia esos pilotes.
Se utiliza sobre todo cuando una zapata convencional no es suficiente o cuando el terreno superficial no ofrece garantías para soportar la construcción. Por eso es habitual encontrar encepados en edificios, naves industriales, puentes, estructuras pesadas o terrenos complicados.
Función principal del encepado
La función principal del encepado es repartir las cargas. Si un pilar transmite mucho peso, el encepado permite distribuir ese esfuerzo entre varios pilotes para que la cimentación trabaje de forma más segura.
También cumple otras funciones importantes:
- Une varios pilotes entre sí.
- Reduce el riesgo de asientos diferenciales.
- Mejora la estabilidad de la estructura.
- Ayuda a transmitir cargas verticales y horizontales.
- Facilita el arranque de pilares, muros o pantallas.

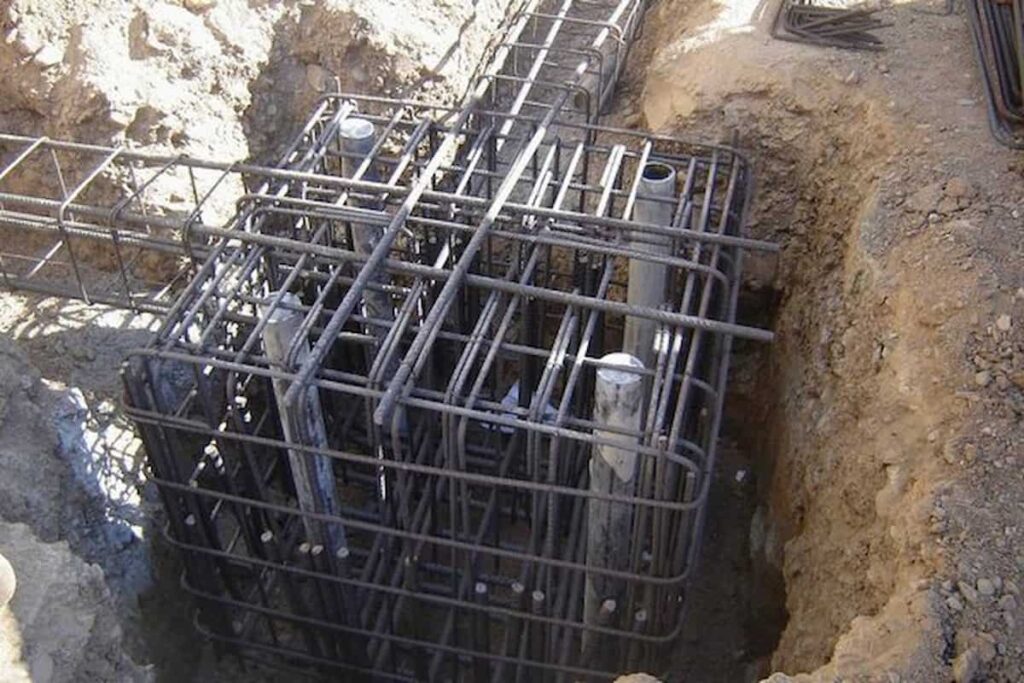

Principales usos del encepado en la construcción
Los usos del encepado en la construcción están muy relacionados con cimentaciones profundas. Se emplea cuando las cargas de la estructura deben transmitirse a pilotes o micropilotes, en lugar de apoyarse directamente sobre el terreno superficial.
Es una solución habitual en obras donde el suelo no tiene suficiente capacidad portante o donde la estructura transmite cargas elevadas.
Reparto de cargas sobre pilotes
Uno de los usos más frecuentes del encepado es repartir la carga de un pilar o muro entre varios pilotes.
Por ejemplo, si un pilar soporta una carga importante, un solo pilote puede no ser suficiente. En ese caso se ejecutan varios pilotes y se unen mediante un encepado de hormigón armado. Así, el peso se reparte de una forma más equilibrada.
Este uso es habitual en:
- Edificios de varias plantas.
- Naves industriales.
- Estructuras con pilares muy cargados.
- Obras con grandes luces.
- Construcciones sobre terrenos poco resistentes.
Cimentaciones en terrenos blandos
Otro uso muy común del encepado aparece cuando el terreno superficial no es suficientemente firme.
Esto puede ocurrir en suelos arcillosos, rellenos, zonas húmedas, terrenos próximos a cauces o parcelas con capas superficiales poco compactas. En estos casos, los pilotes atraviesan esas capas menos resistentes hasta llegar a una zona más estable.
El encepado une esos pilotes y crea una base sólida para que la estructura pueda apoyarse con seguridad.
Antes de elegir esta solución, es necesario realizar un estudio geotécnico. Este estudio permite conocer cómo es el terreno, a qué profundidad aparecen las capas resistentes y qué tipo de cimentación conviene utilizar.
Apoyo de pilares y muros de carga
El encepado también se usa como base para pilares, muros de carga, pantallas o núcleos estructurales.
En edificios con sótanos, por ejemplo, puede combinarse con muros pantalla, vigas de atado o losas de cimentación. Su diseño dependerá de las cargas que reciba y de cómo deban transmitirse hacia los pilotes.
| ELEMENTO ESTRUCTURAL | USO DEL ENCEPADO |
| Pilar aislado | Repartir una carga puntual elevada |
| Muro de carga | Distribuir esfuerzos lineales |
| Núcleo de ascensor | Transmitir cargas verticales y horizontales |
| Pilar metálico | Crear una base estable de anclaje |
| Pantalla estructural | Mejorar la transmisión de empujes |

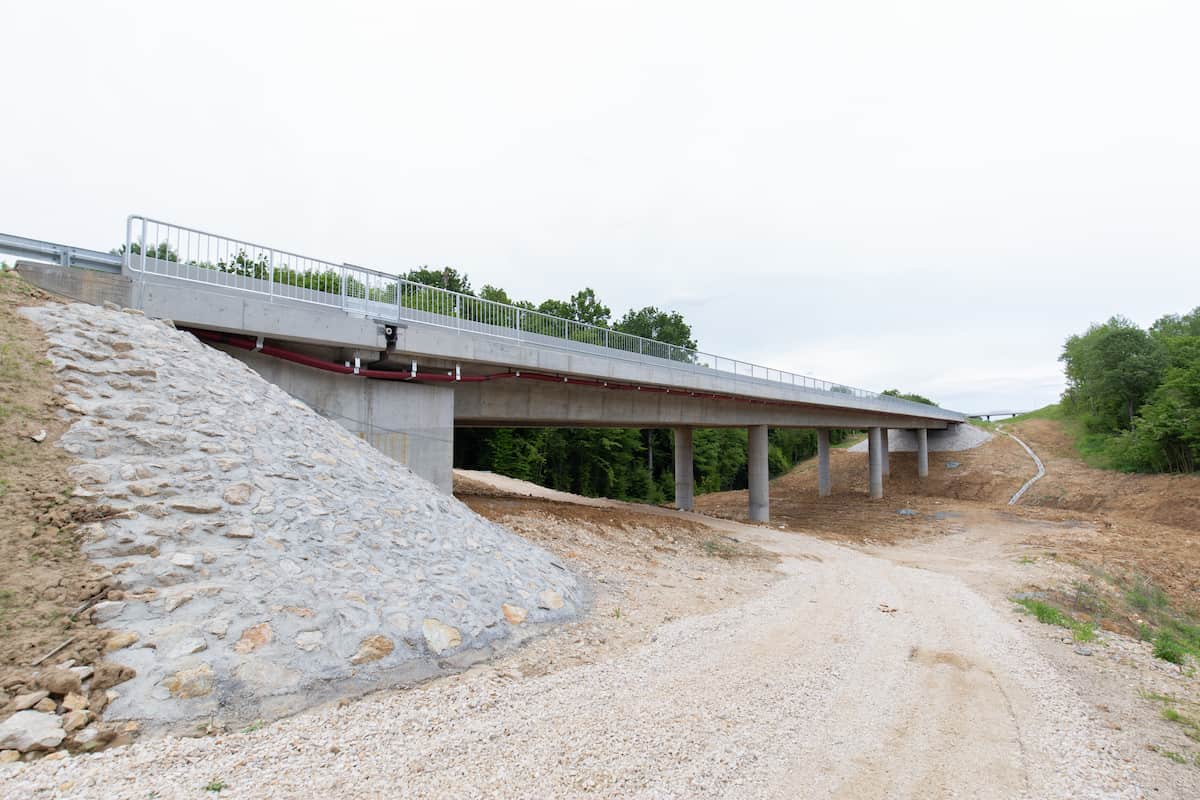

Construcción de puentes e infraestructuras
En obra civil, los encepados son habituales en puentes, viaductos, pasos elevados, muelles y otras infraestructuras.
En estos casos, las cargas no proceden solo del peso propio de la estructura. También influyen el tráfico, el viento, las vibraciones, el agua o incluso posibles impactos. Por eso, el diseño debe tener en cuenta esfuerzos más complejos.
En un puente, por ejemplo, las pilas pueden apoyarse sobre grupos de pilotes unidos por encepados. Esta solución permite transmitir las cargas a zonas profundas del terreno y mejorar la estabilidad de toda la infraestructura.
Tipos de encepados más habituales
Los encepados pueden clasificarse según el número de pilotes que conectan, su forma y su comportamiento estructural. La elección dependerá del terreno, de las cargas previstas y del tipo de construcción.
Encepado de un pilote
El encepado de un pilote se utiliza cuando la carga puede transmitirse a un único pilote. Suele tener dimensiones más reducidas, aunque debe estar correctamente armado para garantizar una buena conexión con el elemento superior.
Puede emplearse en apoyos secundarios, estructuras ligeras o situaciones donde el cálculo confirme que un solo pilote es suficiente.
Encepado de dos pilotes
El encepado de dos pilotes se utiliza cuando la carga necesita repartirse entre dos apoyos profundos. Normalmente tiene forma rectangular y trabaja de forma parecida a una viga corta de gran canto.
En este caso es importante controlar bien la alineación de los pilotes y la posición del pilar respecto al conjunto. Si el reparto no es correcto, pueden aparecer esfuerzos no previstos.
Encepado de tres o más pilotes
Cuando las cargas son más elevadas, se utilizan encepados de tres, cuatro o más pilotes. Su forma puede ser triangular, cuadrada, rectangular o adaptada a la disposición real de los pilotes.
Encepados prefabricados
Los encepados prefabricados son piezas de hormigón armado fabricadas previamente en taller o planta industrial y colocadas después en la obra. A diferencia de los encepados ejecutados directamente sobre el terreno, llegan preparados para su instalación, siempre que el proyecto lo contemple y las condiciones de la obra lo permitan.
Pueden ser una opción interesante cuando se busca reducir tiempos de ejecución, mejorar el control de calidad o repetir una misma solución en varios puntos de la cimentación.
Encepados ejecutados in situ
Los encepados ejecutados in situ son los más habituales en obra. Se construyen directamente en la zona de cimentación, después de ejecutar los pilotes y preparar la excavación.
Este sistema permite adaptarse mejor a la posición real de los pilotes, a posibles ajustes de obra y a geometrías concretas del proyecto. Por eso se utiliza mucho en edificios, naves industriales y cimentaciones con condiciones específicas.
En este caso, la correcta ejecución de encepados es clave. Hay que controlar la excavación, el saneado de los pilotes, la colocación de armaduras, el hormigonado y el curado para que la cimentación trabaje como estaba previsto.
Materiales utilizados en un encepado
El encepado se ejecuta normalmente con hormigón armado. Esto significa que combina hormigón y acero para resistir tanto esfuerzos de compresión como de tracción.
- Hormigón: aporta resistencia, volumen y durabilidad. Debe tener la resistencia indicada en el proyecto y colocarse correctamente durante el hormigonado. También es importante controlar el vibrado, el curado y la protección frente a la humedad, sobre todo porque hablamos de un elemento que suele quedar enterrado.
- Armaduras de acero: fundamentales para que el encepado trabaje correctamente. Se colocan siguiendo los planos estructurales y deben respetar diámetros, separaciones y recubrimientos. En obras de cimentación, contar con acero corrugado, ferralla elaborada y armaduras bien preparadas ayuda a que la ejecución sea más ordenada y segura.
Dimensionado de encepados: por qué no todos tienen las mismas medidas
El dimensionado de encepados depende de varios factores:
- Las cargas que recibe la estructura.
- El número de pilotes.
- La separación entre ellos.
- La resistencia del terreno.
- El tipo de elemento que apoya sobre la cimentación.
No existe una medida estándar válida para todos los casos. Un encepado para un pilar aislado en una vivienda no tendrá las mismas dimensiones que uno utilizado en una nave industrial, un puente o una estructura con grandes cargas.
Ejecución de encepados: fases principales en obra
La ejecución de encepados requiere precisión, coordinación y control técnico. Aunque pueda parecer una fase sencilla, cualquier error en la excavación, el armado o el hormigonado puede afectar al comportamiento de la cimentación.
De forma general, la ejecución de encepados suele seguir estas fases:
- Revisión del proyecto y del estudio geotécnico.
- Replanteo de la zona de cimentación.
- Ejecución previa de pilotes o micropilotes.
- Excavación hasta la cota indicada.
- Limpieza y saneado de las cabezas de los pilotes.
- Colocación del hormigón de limpieza, si procede.
- Montaje de las armaduras.
- Colocación de esperas para pilares o muros.
- Hormigonado del encepado.
- Vibrado, curado y control final.
Durante la ejecución de encepados es importante comprobar que las armaduras mantienen su posición, que se respetan los recubrimientos y que el hormigón envuelve correctamente todo el acero. Estos controles ayudan a evitar fisuras, coqueras o problemas de durabilidad.
Ventajas del encepado en cimentaciones profundas
El encepado aporta varias ventajas cuando el terreno o la estructura exigen una cimentación profunda.
- Mejora el reparto de cargas. Permite distribuir los esfuerzos entre varios pilotes, evitando que toda la carga se concentre en un único punto.
- Aumenta la estabilidad. Al conectar varios pilotes, mejora el comportamiento conjunto de la cimentación y ayuda a reducir posibles asientos diferenciales.
- Se adapta a terrenos complejos. Es una solución muy útil en suelos blandos, rellenos, zonas con nivel freático o parcelas donde una cimentación superficial no sería suficiente.
- Aporta durabilidad. Si se diseña y ejecuta correctamente, el encepado contribuye a una cimentación sólida y duradera.
Conclusión: una buena cimentación empieza bajo tierra
El encepado es una pieza fundamental en muchas cimentaciones profundas. Su función es unir pilotes, repartir cargas y mejorar la estabilidad de la estructura cuando el terreno superficial no permite una cimentación directa segura.
Aunque no sea el elemento más visible de una obra, tiene un papel decisivo en la seguridad del conjunto. Un encepado bien diseñado, bien armado y bien ejecutado ayuda a evitar problemas estructurales y aporta tranquilidad a largo plazo.
En proyectos donde intervienen hormigón armado, ferralla y soluciones de cimentación, contar con materiales adecuados y bien preparados marca la diferencia desde el inicio de la obra. En Ferros La Pobla te ofrecemos todos los materiales necesarios para tu construcción y te asesoramos en su elección.
Preguntas frecuentes sobre el encepado en la construcción
¿Qué es un encepado?
Un encepado es un elemento de hormigón armado que une uno o varios pilotes y reparte sobre ellos las cargas de la estructura.
¿Para qué sirve un encepado en construcción?
Sirve para transmitir las cargas de pilares, muros u otros elementos estructurales hacia pilotes o micropilotes.
¿Cuándo se usa un encepado?
Se utiliza cuando el terreno superficial no tiene suficiente resistencia o cuando la estructura necesita una cimentación profunda.
¿Qué diferencia hay entre una zapata y un encepado?
La zapata transmite la carga directamente al terreno. El encepado transmite la carga a pilotes, que llegan a capas más profundas y resistentes.
¿De qué material se hace un encepado?
Normalmente se hace con hormigón armado, combinando hormigón y acero corrugado.
